2022年6月20日7時26分，隨著北京豐臺站首發G601次列車，127歲的豐臺站以嶄新面貌迎接八方來客。亞洲最大鐵路樞紐客站，首都重要鐵路門戶樞紐——北京豐臺站正式開通運營。
北京豐臺站位于北京西三環和西四環之間，站房建筑面積40萬平方米，站場規模為17臺32線，每小時最高可容納14000人同時候車。豐臺站是亞洲最大的鐵路樞紐客站，也是中國國內首個普速、高速雙層車場站型布置的大型現代化鐵路車站。豐臺站設計最大的特點是采用“頂層高鐵、地面普鐵、地下地鐵”的立體交通模式。雙層車場布局設計為旅客實現“無縫”換乘城市交通。

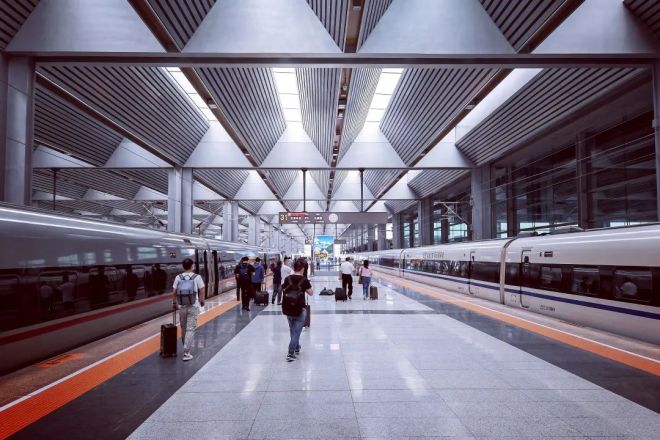

▲北京豐臺站高鐵站臺

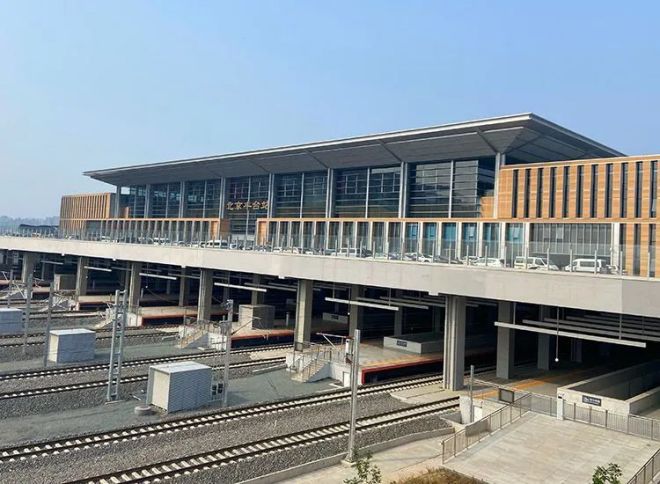

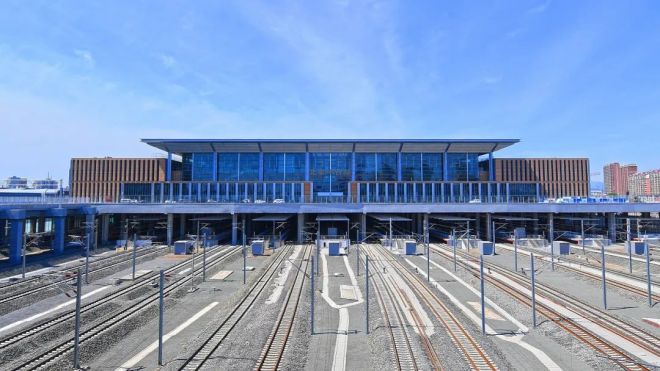

▲北京豐臺站側立面

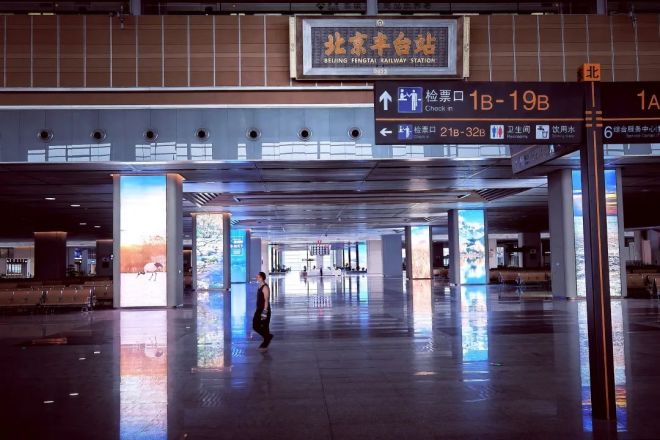

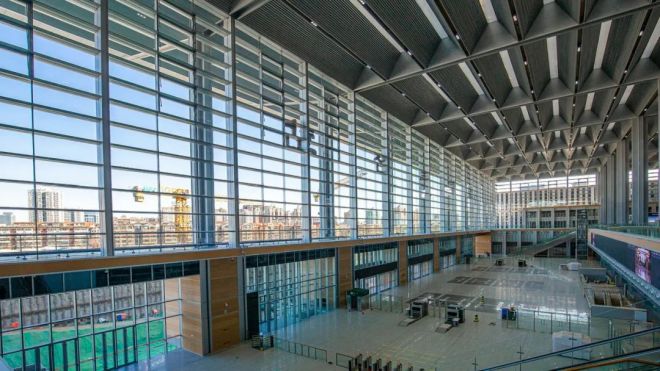

▲北京豐臺站進站廳
從1959年“國慶十大工程”之一的北京站，到20世紀末“亞洲第一大站”北京西站，到2008年“中國高鐵第一站”北京南站，再到新時代鐵路客站集大成之作北京豐臺站……一項項舉世矚目的重大工程，折射出中國鐵路創新發展的鏗鏘步伐。

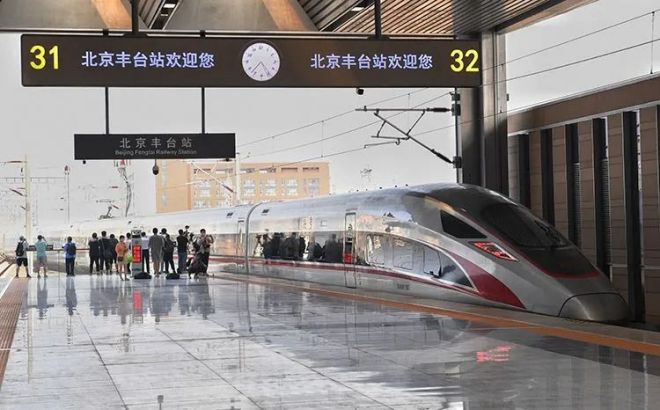

▲首趟始發車G601停靠豐臺站32站臺，等待出發。
在見諸媒體的各篇報道中，讓鋼鐵人為之自豪的，是在這些重大鐵路工程中，處處彰顯著鋼鐵力量。
日前，作為北京豐臺站的承建方，中國中鐵建工集團北京豐臺站項目部總工程師許慧接受了《中國冶金報》記者專訪，讓我們深入了解了鋼鐵是如何支撐起這座亞洲最大的鐵路樞紐。
▲7月4日的豐臺站。（顧學超 攝影）
記者：整個豐臺站的建設大約用鋼多少噸？主要使用了哪些品種的鋼材？發揮了什么作用？
許慧：豐臺站為勁性結構，承擔列車通過的荷載。從基礎開始即為鋼結構與混凝土結構相交叉實施。主要的鋼構件的形式為田字型、九宮格矩形鋼柱、十字箱形鋼柱、焊接H型鋼梁、箱型鋼梁、屈曲支撐結構及箱型+鋼管組合桁架。鋼結構總用鋼量超過19萬噸，鋼筋用量為14萬噸。主要的鋼材型號為Q390GJD、Q390GJC、Q345GJD、Q345GJC、Q345C、Q345B。鋼管柱鋼材最大厚度為100mm,鋼骨梁鋼材最大厚度為70mm。

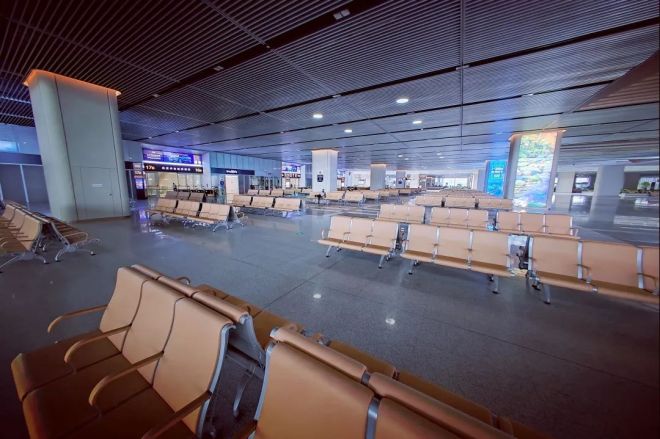

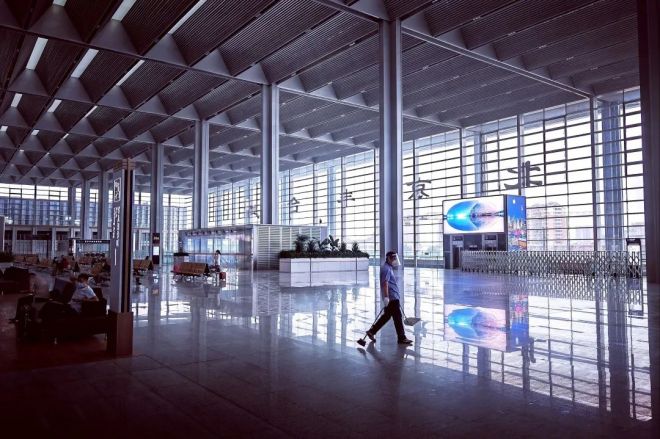

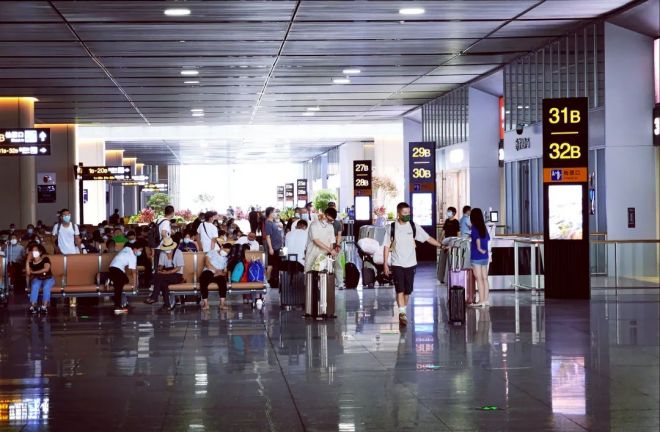

▲北京豐臺站普速列車與高鐵列車候車區劃分
▲北京市地下軌道交通與北京豐臺站無縫銜接
記者：鋼結構在豐臺站建設中的使用情況如何？與其他高鐵車站相比，有什么特點？
許慧：鋼結構在豐臺站結構中全面應用，鋼管柱從基礎階段即預埋在滿堂基礎的柱坑內，每一層結構也是鋼與混凝土結合的結構，屋面為箱型+鋼管組合桁架。
與其他高鐵站相比，最大的特點就是由于雙層車場而形成的復雜結構，柱網的網格尺寸為21.5m×20.5m，柱網比較密，結構尺寸比較大，最大的九宮格柱截面為4550×2000mm，常規的四宮格鋼管柱截面為2200×2000mm,地上部分鋼骨梁為5200×1000mm，地梁為3900×2900mm。施工作業面廣、結構層數多是本項目的最大特點，整個結構東西長572m，南北寬346m，從下至上分布有-11.5m地下室、0m南北進站廳及普速站臺、10m高架候車層、19m高速出站廳、23m高速站臺層、31m上部屋蓋結構以及四角樓多層結構等。結構最大高度約36.5m。受鐵路既有線和南側在建16號線影響，站房被分為三期建設。地鐵深度達-23m，地鐵與站房同期開工建設，兩家施工單位施工交叉影響大，且地鐵與國鐵的結構柱共構，施工組織、結構定位難度大。
鋼結構構件從基礎開始，且截面較大，需要與混凝土結構共同作用共同實施，造成結構施工組織難度大，在組織時要綜合考慮鋼與混凝土結構的穿插進行，必要時期會有分部工程的施工空窗期。工程實體的實施難度也超過常規的大型車站：勁性混凝土梁截面大，節點處鋼筋和鋼骨混合布置，鋼筋密集，混凝土澆筑難度大，需要采取多種措施確保混凝土結構的密實。
▲豐臺站設有32條到達出發線，32個客運站臺面。
記者：豐臺站“頂層跑高鐵、地面跑普速”，中間的候車層的噪音和振動問題在結構設計或材料應用上如何解決？
許慧：豐臺站在結構設計期間，進行了多次專家論證與研討，充分考慮結構安全及減震，結構采用鋼管混凝土柱+鋼骨梁結構，柱與梁的截面相對較大，樓板厚度為500mm，結構的剛度較大，根本上確保了軌道層的穩定。局部增加了球形支座和阻尼器，起到減震的作用。在地下室頂板、墻體及候車層頂板，噴涂80mm厚無機纖維進行保溫吸音。高速車場、南北進站大廳、中央光庭均采用穿孔鋁板進行降噪。

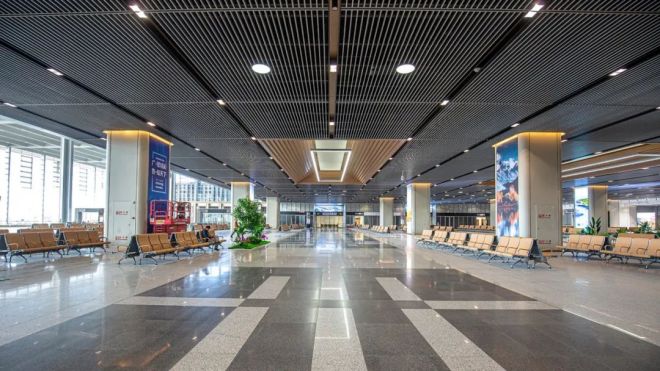

▲候車區域吊頂藻井造型
記者：我們看到豐臺站建設過程中采用了鋼結構全生命周期管理平臺，請您簡單介紹一下相關應用情況和未來發展前景。
許慧：針對豐臺站鋼結構總用鋼量大，施工穿插管理難度高等特點，中國中鐵建工集團自主開發了基于BIM+GIS的鋼結構全生命周期管理平臺，覆蓋從設計、制造到施工、運維等6個階段16個環節的管理。實現了鋼結構的全過程可追溯及信息化、數字化管理，提高了管理效率、提升了安全、質量及進度的管控能力。
目前，這個鋼結構全生命周期管控平臺已經在中國中鐵建工集團的其他大型站房進行應用。在開發時我們就注重了平臺的通用性，可以根據不同工程的特點進行相應的調整和完善。信息化管理是后期管理的一種趨勢，這個管控平臺有著廣泛的應用前景。
▲2018年9月1日，北京豐臺站站房工程開工建設

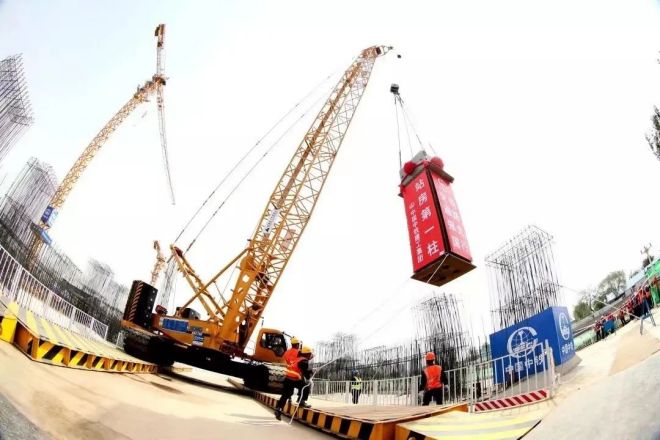

▲2019年4月21日，北京豐臺站首件鋼柱吊裝

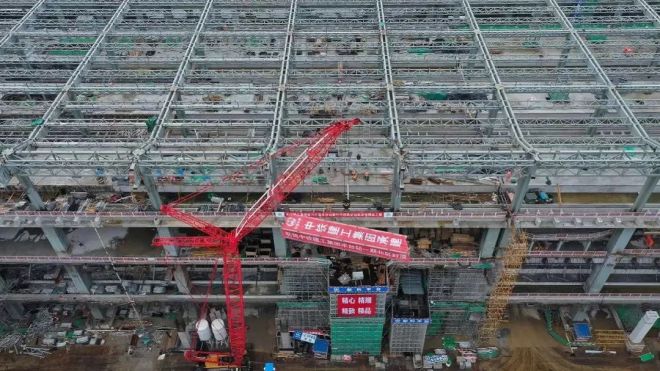

▲2020年8月18日，北京豐臺站一期北區主體結構封頂
▲2021年5月28日，北京豐臺站主體結構全面封頂
記者：豐臺站施工采用了大量的智能自動鋼筋剪切機器人、鋼結構自動焊接機器人等智能機器人應用，這種施工方式較人工施工有什么優勢？未來前景如何？
許慧：豐臺站采用大量的智能機器人，主要的目的為提高工作效率、提升工程質量、為工人的職業健康創造良好的條件。在鋼筋自動化加工場，不僅應用了鋼筋自動剪切機器、還應用了高效的彎箍機、直螺紋加工機等等，提升了施工效率，降低了工人的勞動強度，且加工完成的質量優于普通的機器。
焊接機器人分為工廠使用的機器人及現場焊接機器人。工廠機器人目前在一些大型的鋼結構加工廠均已廣泛使用，且根據不同的加工需求廠家進行不斷的研發。現場焊接由于外界影響因素比較多，研制開發的難度較大。豐臺站重點對鋼管柱對接部位大量的水平橫縫機器人焊接進行了研究，實現了水平橫縫的機器人焊接。機器人焊接可以大大降低工人的操作環境，減少工人高空作業的風險，焊接質量和外形相對可控。
施工現場機器人的開發應用適用于工程量較大、重復性工作比較多、危險性較大的項目。目前在建工集團的其他車站，也應用了相對多的機器人，例如鋪磚機器人、掃地機器人、抹灰機器人等等。
▲北京豐臺站施工過程
記者：您如何看待鋼結構在中國高鐵建設領域的發展前景？
許慧：鋼結構是新型節能環保的建筑體系，鋼結構建筑具有強度高、質量小的特點，可以實現跨度大、負荷大的結構體系，且具有良好的抗震性能。鋼結構工程工廠化和裝配化率比較高，施工周期相較混凝土結構短，且隱蔽工程較少，質量檢測比較直觀。在后續的高鐵建設中，鋼結構的這些優點必然會使鋼結構在大型高鐵站房和其他站房屋面結構中得到廣泛的應用。為了進一步提高施工質量，應該進一步引導相關設計單位在條件允許的情況下，多采用螺栓連接，少采用焊接連接，提高施工效率，降低工人勞動強度，優化工作環境。中國鋼結構制造和加工技術目前來說應該已經處于國際領先階段，但是鋼結構的防腐和防火技術受各種因素制約并未引起廣大專家和質量管理機構的高度重視，相比較國外項目，質量及耐久性都有較大的提升空間。從價值工程角度來講，高鐵建筑鋼結構的防腐和防火的質量提升空間較大。
▲7月4日的豐臺站。（顧學超 攝影）
相 關 鏈 接
8000多噸橋梁鋼用“山鋼造”
用于北京豐臺站8000多噸的橋梁鋼，是日照公司4300mm產線投產后的首單高端高質量等級橋梁鋼。

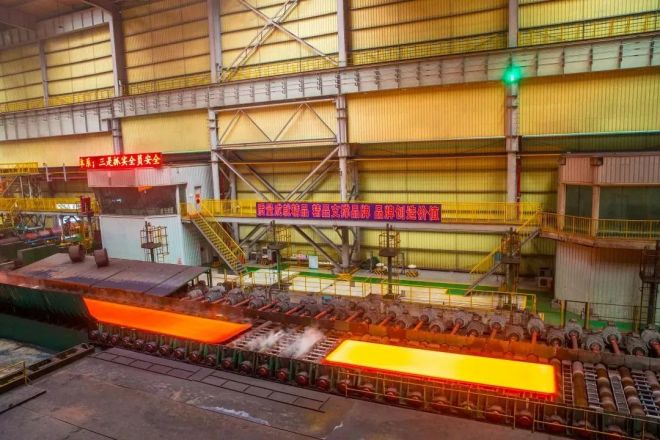

2019年1月，正值日照公司4300mm產線投產伊始。營銷總公司接到客戶詢單，重點問詢日照公司的產品性能穩定性、低內應力以及抗層狀撕裂能力等問題。
接到消息，日照公司科技質量中心研發人員迅速與營銷人員一起到施工現場進行產品推薦交流。當得知兩個月需要交付8000多噸Q370qE鋼板，用于車站主體結構件的建設時，研發人員心里犯了嘀咕：產線剛剛投產，產品各項性能還都在調試中；而訂單產品要求如此之高，研發難度大，能行嗎......

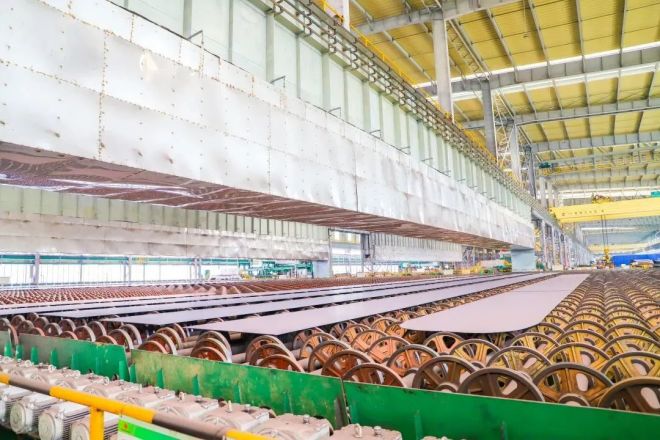

兩個月交付8000噸高端產品，這對一條還在調試期的產線來說確實“壓力山大”。為確保調試期性能穩定性，技術人員全部在現場跟蹤，哪項工藝生產實績出了大幅度波動，就馬上根據波動情況將后面工序的工藝參數進行調整；為保障鋼板低內應力，使鋼板在較高的溫度下進行冷床堆垛緩冷，專門組織行車把鋼板吊下......面對這些難度大、損耗大的困難，技術人員穩扎穩打，確保每一個環節都順利進行。
北京豐臺站是國內首座采用高鐵、普鐵雙層車場重疊設計的特大型車站，形成了“頂層高鐵、地面普鐵、地下地鐵”的立體交通模式，在改擴建項目中，對建設材料提出了更高、更嚴苛的要求。
日照公司憑借深厚的技術儲備，精細的現場管控，關注每一個生產細節和參數，陸續攻克TMCP工藝下低內應力、產品高性能均勻穩定、低屈強比等難題，快速開發出適用于豐臺火車站的“VIP”產品，并在短期內實現了工業化批量生產，且鋼板綜合性能穩定、優異。
敬業鋼鐵見證亞洲最大鐵路樞紐崛起

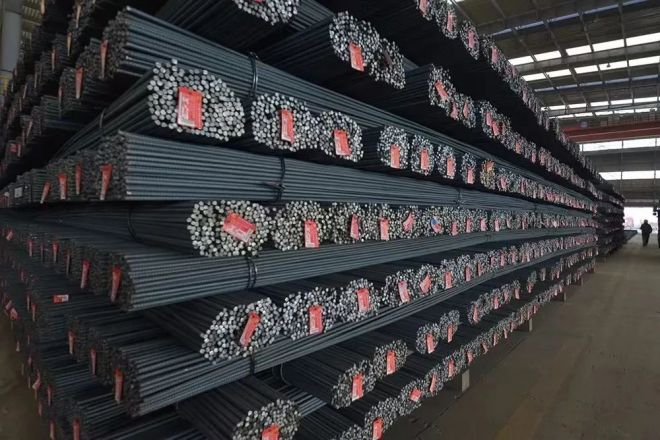

改建后的北京豐臺站是亞洲最大鐵路樞紐客站，敬業鋼鐵10萬余噸重點工程專用螺紋鋼發至北京，見證亞洲最大鐵路樞紐的崛起！
豐臺站始建于1895年，隨著首都城市建設和鐵路的快速發展，至2010年運輸業務全部停辦，改建后的北京豐臺站站房建筑面積約40萬平方米，相當于兩個半故宮建筑規模，造型呈獨特“中”字形，外觀取“筑臺建城”之意，采用特殊結構和材料，可以有效減震、降低噪音。
2019年1月29日，敬業鋼鐵有限公司的“敬業藍”螺紋鋼成功應用到北京豐臺站項目。在工程建設中，“敬業藍”憑著過硬的產品質量與優質的服務，在北京豐臺站項目使用量10萬余噸，受到了施工方及相關人員極大認可。
敬業鋼鐵致力于打造全球最具競爭優勢的鋼鐵營銷模式和受人尊敬的一流品牌，提供螺紋鋼一站式加工配送服務方案。
“敬業藍”加礬不生銹螺紋鋼、產線多、規格全、質量好、發貨快。在全球22個國家設立分公司和辦事機構，產品出口到80多個國家和地區，應用于北京大興國際機場、世博會中國館、三峽工程、南水北調、石家莊地鐵、呼市地鐵、雄安市民服務中心、文萊跨海大橋等國內外重點項目工程建設中。敬業鋼鐵還參與了北京大興國際機場這一重大工程的建成投運，為提升我國民航國際競爭力、推動京津冀協同發展貢獻了力量。
